一,产品特性及规格参数

A 电源特性

工作电压：电源12V±5%

启动电流：< 430 mA

稳态电流：<130mA

B 输出特性

标称频率： 10.000MHz

输出波形： 正弦波（Sine）

输出功率： SIN > 300 mV HCMOS>4.0 V

C 频率稳定度

温度频率特性：0~70°C 3E-9

电压频率特性：频率稳定性与电源变化的关系（±5%）<±5x10-10

负载频率特性： 频率稳定性与负载变化的关系（±5%）<±5x10-10

短期频率稳定度：短期稳定性（Allan偏差）1S，<2x10-12 （2E-12） <8x10-13 （8Е-13） <5x10-13 （5Е-13）

老化率：每日老化的典型：±1 x10-7/年-±1 x10-9/天;±5 x10-8/年-±5 x10-10/天;±3 x10-8/年-±3 x10-10/天

相位噪声：通电时间>30min

赫兹 dbc

1        <-110

10       <-140

100      <-158

1000     <-165

10000    <-170

D 频率控制功能

调频电压范围： 0~5V 中心电压+2.5V

频率调谐范围 ：> ±3.0x10-7

调频极性： 正极性

E 环境温度 工作温度 -20~+70°C 储存温度 -40~+85°C

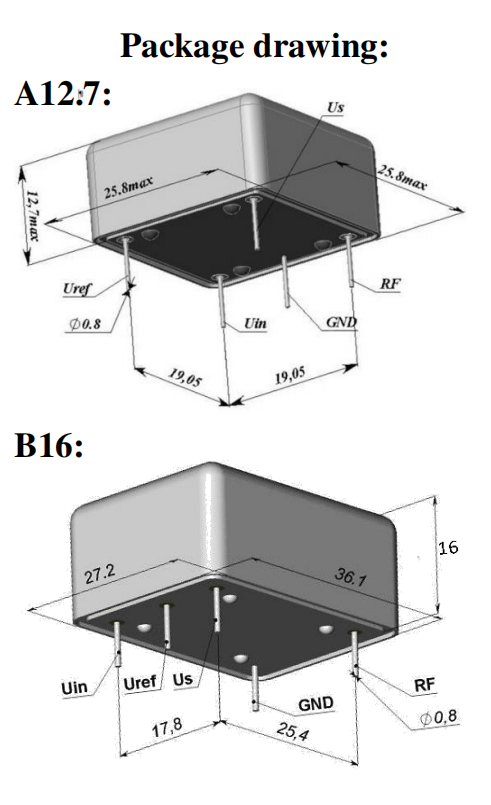

二、外形尺寸

36 x 27 x 16.0 毫米 B16

25.8 x 25.8 x 12.7 毫米 A12.7

三、环境、机械特性

焊接条件：温度 350°C，持续时间不超过 10s。

机械冲击：按 GB/T 2423.5 试验 Ea 试验方法，半正弦脉冲，峰值加速度 100m/S2，持续时间 6ms，三个相互垂直轴的每个方向各 3 次。

机械振动：按 GB/T 2423.10 试验 Fc 试验方法，正弦振动;位移幅值 0.75mm;10~2000Hz 5g.

三个相互垂直轴的每个方向上各 30min。

低温试验：按 GB/T 2423.1 试验 A 试验方法，非工作状态下，温度-55°C±2°C，时间 2h.

高温试验：按 GB/T 2423.2 试验 B 试验方法，非工作状态下，温度+85°C±2°C，时间 2h.

贮存及运输：符合 GB12274.6.5 规定，振荡器应贮存在-10~+40℃，相对湿度不大于 80%，周围空气无酸，碱性及其它有害气体的库房中；装有振荡器的包装箱可用任何形式运输，但应避免雨雪的直接侵袭，冲撞造成损伤。
