举例型号：MV359–B 3 F–100.0 MHz–LN–5E-13

一,产品特性及规格参数

A 电源特性

工作电压：电源12V±5%

启动电流：预热期间的峰值电流为<900 mA

稳态电流：25°C < 420 mA

B 输出特性

标称频率： 10.0 MHz和100.0 MHz

输出波形： 正弦波（Sine）

输出功率： 10MHz >4 dBm ， 100 MHz >8 dBm

频率温度特性：5E-9 3E-9 2E-9 1E-9

稳定性与工作温度范围 5 3 2 1

A 0...+50°C C++ + + + +

B        -10...+60℃          +    +     +    C

C -20...+70°C C++ C

D -40...+70°C C++

EW      -40...+80℃         C     C     C     C

A可用，NA不可用，C咨询工厂其他温度范围参见数据表末尾的名称

老化值：

F ±5 x10-8/年

E ±3 x10-8/年

D ±2 x10-8/年

C* ±1 x10-8 /年

*C 咨询工厂

相位噪声：

选择      -（默认情况下）      LN

频率        10     100     10     100

1 赫兹 <-118 <-93 <-118 <-95

10 赫兹 <-143 <-123 <-143 <-123

100 赫兹 <-159 <-135 <-159 <-135

1 kHz    <-165  <-160  <-165  <-160

10 kHz   <-167  <-174  <-167  <-176

100 kHz  <-167  <-176  <-167  <-178

短期稳定性1S，（10 MHz）：<1E-12/5Е-13

频率稳定性与负载变化情况：<±5 x10-10

频率稳定性与电源之间的变化：<±5 x10-10

预热时间在<±1 x10-7@25°C ：<5分钟

拉频范围（正斜率）：>±4 x10-7

带有外部控制电压范围：0...+5 V

负载：50欧姆±5%

谐波：<-30 dBc

振动：10-200 Hz，3g

冲击：75g//3±1 ms

存储温度范围：-55...+85°C

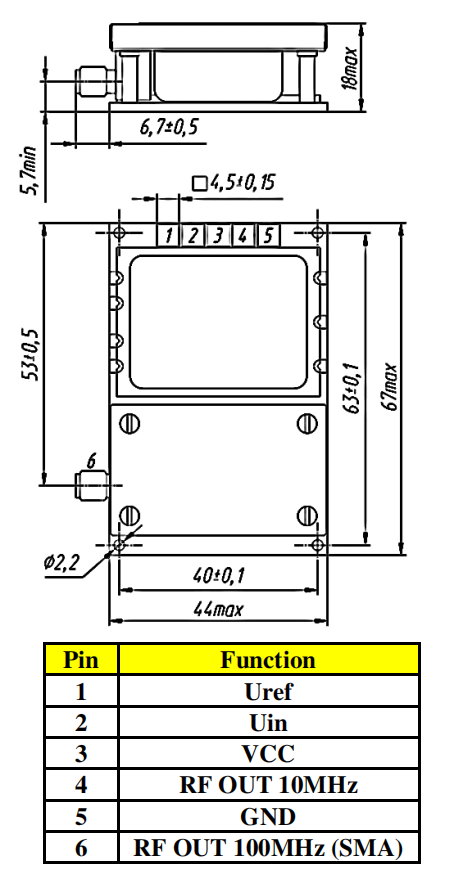

二、外形尺寸：67x44x18mm

三、环境、机械特性

焊接条件：温度 350°C，持续时间不超过 10s。

机械冲击：按 GB/T 2423.5 试验 Ea 试验方法，半正弦脉冲，峰值加速度 100m/S2，持续时间 6ms，三个相互垂直轴的每个方向各 3 次。

机械振动：按 GB/T 2423.10 试验 Fc 试验方法，正弦振动;位移幅值 0.75mm;10~2000Hz 5g.

三个相互垂直轴的每个方向上各 30min。

低温试验：按 GB/T 2423.1 试验 A 试验方法，非工作状态下，温度-55°C±2°C，时间 2h.

高温试验：按 GB/T 2423.2 试验 B 试验方法，非工作状态下，温度+85°C±2°C，时间 2h.

贮存及运输：符合 GB12274.6.5 规定，振荡器应贮存在-10~+40℃，相对湿度不大于 80%，周围空气无酸，碱性及其它有害气体的库房中；装有振荡器的包装箱可用任何形式运输，但应避免雨雪的直接侵袭，冲撞造成损伤。
