举例型号：MV200–C 2 F–12V–SIN–Z12.7–10.0 MHz–LN

一,产品特性及规格参数

A 电源特性

工作电压：电源12V±5%或5V±5%

启动电流：预热期间的峰值电流消耗12V<550mA  5V<1500mA

稳态电流：稳态电流消耗25°C 12V<250mA 5V<500mA

B 输出特性

标称频率： 10.0-100.0MHz

输出波形： 正弦波（Sine）

输出功率： 水平<0.5V...>4.0V >300mVRMS（9±1dBm -可选12V电源）

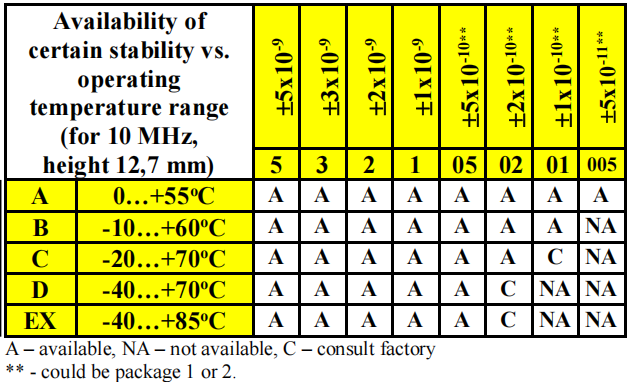

频率温度特性：

老化值：

每日老化值请咨询工厂。通常老化的典型对应关系如下：±1x10-7/年-±1x10-9/天;±5x10-8/年-±5x10-10/天;±3x10-8/年-±3x10-10/天

相位噪声：

dBc/Hz，频率为10 MHz  12 V

- LN ILN ULN*

1 赫兹 <-95 <-100 <-103 <-108

10 赫兹 <-125 <-130 <-133 <-137

100 赫兹 <-145 <-153 <-155 <-157

1000 赫兹 <-150 <-158 <-160 <-161

10000 赫兹 <-155 <-160 <-161 <-162

短期稳定性1S：（对于10MHz）<5x10-12;（可选）<1x10-12（可选）<6 x10-13*

频率稳定性与负载变化情况：<±5x10-10;（可选）<±2x10-10

频率稳定性与电源之间的变化：<±5x10-10;（可选）<±2x10-10

预热时间<±2x10-8 @ 25°C <3分钟

拉频范围（正斜率）：>±4 x10-7

带有外部控制电压范围：0...+5 V/0...4.5V

带有外部电位器，功率为20千欧姆

参考电压：+5 V /+4.5 V

输出电平：<0.5V...>4.0V >300mVRMS（9±1dBm 12V电源）

输出负载：10kOhm/30pF 50 Ohm±5%

升降时间：<6 ns（<3 ns可选）

谐波抑制： >30dBc（>50dBc可选）

振动：频率范围加速10-500 Hz 5g

冲击：75g//3±1 ms

存储温度范围：-55...+85°C

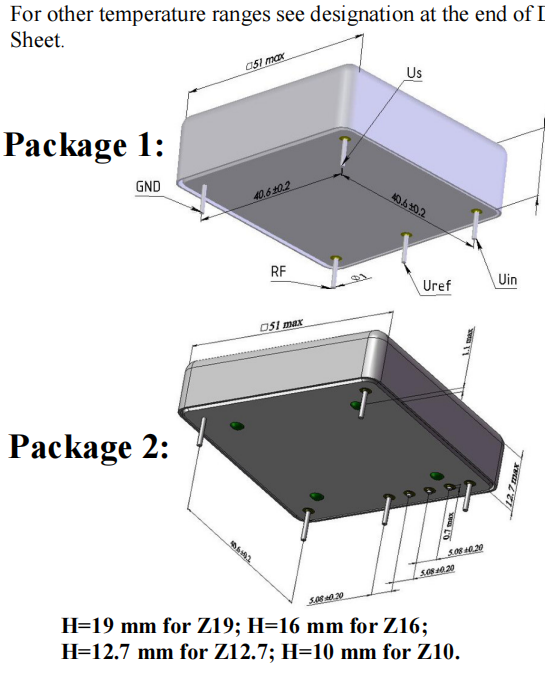

二、外形尺寸：Z19的H=为19毫米;Z16的H=为16毫米;Z12.7的H=为12.7毫米;Z10的H=为10毫米。

三、环境、机械特性

焊接条件：温度 350°C，持续时间不超过 10s。

机械冲击：按 GB/T 2423.5 试验 Ea 试验方法，半正弦脉冲，峰值加速度 100m/S2，持续时间 6ms，三个相互垂直轴的每个方向各 3 次。

机械振动：按 GB/T 2423.10 试验 Fc 试验方法，正弦振动;位移幅值 0.75mm;10~2000Hz 5g.

三个相互垂直轴的每个方向上各 30min。

低温试验：按 GB/T 2423.1 试验 A 试验方法，非工作状态下，温度-55°C±2°C，时间 2h.

高温试验：按 GB/T 2423.2 试验 B 试验方法，非工作状态下，温度+85°C±2°C，时间 2h.

贮存及运输：符合 GB12274.6.5 规定，振荡器应贮存在-10~+40℃，相对湿度不大于 80%，周围空气无酸，碱性及其它有害气体的库房中；装有振荡器的包装箱可用任何形式运输，但应避免雨雪的直接侵袭，冲撞造成损伤。
